Гойдалка підвісна мікробіологічна керується за допомогою терморегулятора КПМ 36 / 90Т
Призначена для інтенсивної напрацювання маточної культури ентомопатогенних грибів і мікробних препаратів в рідкому поживному середовищі глибинним культивуванням за допомогою численних кругових рухів інокулював поживного субстрату, який розміщений в скляній тарі.
Галузь застосування - виробничі биолаборатории напрацювання грибних і мікробних біопрепаратів.
Технічні характеристики і будова гойдалки
Название параметра | Норма | |||
1. габаритні розміри, мм: | ||||
- довжина | 1750 | |||
- ширина | 1500 | |||
- висота | 2050 | |||
2. маса конструкційна, кг | 300 | |||
3. Кількість скляних балонів / колб, встановлюють на качалку, шт. |
36/90 | |||
4. Частота коливань робочої платформи, Гц | 4±1 | |||
5. Встановлена потужність: | ||||
- гойдалки, кВт | 0,65±0,25 | |||
- обігрівача, кВт | 1,0±0,1 | |||
6. Рід струму - змінний, трифазний | ||||
напруга | 380 | |||
частота | 50±1 | |||
7. Рівень шуму, дБА | 80 | |||
8. Час досягнення робочого режиму, хвилин | 5±1 | |||
9.Температура процесу культивування, оС | от 26 до 2 | |||
10. Діапазон регулювання температури, ° С | ±2 |
Будова і принцип роботи качалки
На нижній рамі 1 (див. Рис. 1) укріплені бічні стійки 2, які підтримують верхню раму 3, в якій на чотирьох підвісках 5 підвішена качалка 6.
Колоподібні руху робочої платформи 4 забезпечуються дисбалансом мас ексцентриків.
Частота коливань робочої платформи визначається положенням приводного ременя в пазах шківів електродвигуна і приводу обертання ексцентриків.
Гойдалка обладнана термостатуючім кожухом (7-13) і обігрівачем 14 для забезпечення необхідного температурного режиму культивування в холодний період

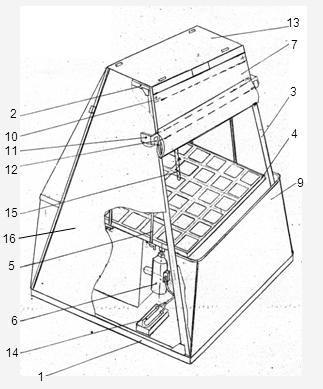

малюнок 1.
1 - рама нижня; 2 - стояки бічні; 3 - рама верхня; 4 - платформа робоча з гратами; 5 - підвіска; 6 - качалка; 7 - штора; 8 - боковина;
9 - фартух; 10 - пластина закріплює; 11 - пластина притискає;
12 - скоба; 13 - щит верхній; 14 - нагрівач; 15 - терморегулятор (датчик); 16 - огорожа
